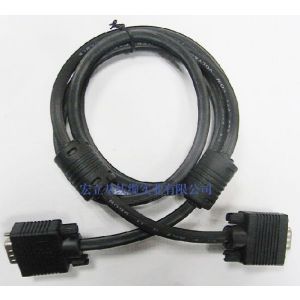

长度：1.5M （可根据要求订单3M，5M ，10M，15M-50M等）

颜色：黑色（可根据要求订单）

磁环：双磁环（可根据要求订单单磁环，无磁环）

规格：3+4 镀镍 头针对针（可根据要求订单针对孔，孔对孔）

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI(Digital Visual Interface数字视频接口）接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。

VGA线(Video Graphics Array)是IBM在1987年随PS／2机一起推出的一种视频传输标准，具有分辨***、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。

VGA应用:

  VGA技术的应用还主要基于VGA显示卡的计算机、笔记本等设备，而在一些既要求显示彩色高分辨率图像又没有必要使用计算机的设备上，VGA技术的应用却很少见到。本文对嵌入式VGA显示的实现方法进行了研究。基于这种设计方法的嵌入式VGA显示系统，可以在不使用VGA显示卡和计算机的情况下，实现VGA图像的显示和控制。系统具有成本低、结构简单、应用灵活的优点，可广泛应用于超市、车站、飞机场等公共场所的广告宣传和提示信息显示，也可应用于工厂车间生产过程中的操作信息显示，还能以多媒体形式应用于日常生活。

VGA原理:

1 显示原理与VGA时序实现
  通用VGA显示卡系统主要由控制电路、显示缓存区和视频BIOS程序三个部分组成。控制电路如图1所示。控制电路主要完成时序发生、显示缓冲区数据操作、主时钟选择和D／A转换等功能；显示缓冲区提供显示数据缓存空间；视频BIOS作为控制程序固化在显示卡的ROM中。

1.1 VGA时序分析
  通过对VGA显示卡基本工作原理的分析可知，要实现VGA显示就要解决数据来源、数据存储、时序实现等问题，其中关键还是如何实现VGA时序。 VGA的标准参考显示时序如图2所示。行时序和帧时序都需要产生同步脉冲(Sync a)、显示后沿(Back porch b)、显示时序段(Display interval c)和显示前沿(Front porch d)四个部分。几种常用模式的时序参数如表1所示。

1.2 VGA时序实现
  首先，根据刷新频率确定主时钟频率，然后由主时钟频率和图像分辨率计算出行总周期数，再把表1中给出的a、b、c、d各时序段的时间按照主计数脉冲源频率折算成时钟周期数。在CPLD中利用计数器和RS触发器，以计算出的各时序段时钟周期数为基准，产生不同宽度和周期的脉冲信号，再利用它们的逻辑组合构成图2中的a、b、c、d各时序段以及D／A转换器的空白信号BLANK和同步信号SYNC。

1.3 读SRAM地址的产生方法
  主时钟作为像素点计数脉冲信号，同时提供显存SRAM的读信号和D／A转换时钟，它所驱动的计数器的输出端作为读SRAM的低位地址。行同步信号作为行数计数脉冲信号，它所驱动的计数器的输出端作为读SRAM的高位地址。由于采用两片SRAM，所以位地址作为SRAM的片选使用。由于信号经过CPLD内部逻辑器件时存在一定的时间延迟，在CPLD产生地址和读信号读取数据时，读信号、地址信号和数据信号不能满足SRAM读数据的时序要求。可以利用硬件电路对读信号进行一定的时序调整，使各信号之间能够满足读SRAM和为DAC输入数据的时序要求。

1.4 数据宽度和格式
  如果VGA显示真彩色BMP图像，则需要R、G、B三个分量各8位，即24位表示一个像素值，很多情况下还采用32位表示一个像素值。为了节省显存的存储空间，可采用高彩色图像，即每个像素值由16位表示，R、G、B三个分量分别使用5位、6位、5位，比真彩色图像数据量减少一半，同时又能满足显示效果。

VGA线(Video Graphics Array)是IBM在1987年随PS／2机一起推出的一种视频传输标准，具有分辨***、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。
